LED大屏交通道路监控多重监控信号自定义区域显示案例

2020-09-08104

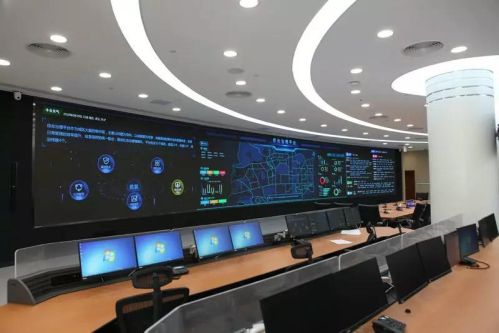

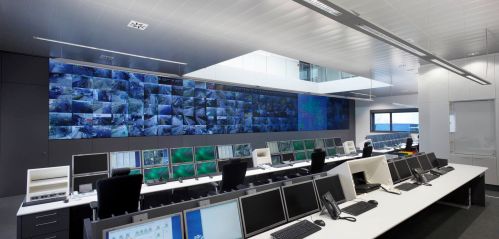

交通监控中心

高速路网作为城市之间连接的纽带,业务系统繁多,功能各异。

作为高速路网的“神经中枢”,高速指挥监控中心每天面临海量的数据涌入,需要进行跨系统、跨部门数据整合、对接、联动和共享。



数据整合分析处理

Data integration analysis processing

诚益芯LED显示屏高速监控指挥中心显示大屏为应急调度、养护管理、路政管理、公众出行等提供大数据支持和分析,使系统分析效率时长从几小时缩短到了几秒钟。





大屏可视化显示

Large screen visual display

诚益芯LED显示屏高速监控指挥中心显示大屏对高速路网数据结果进行趋势分析、忙闲分布、同比、环比、占比、异常阀值等的精细化数据分析,可视化的显示界面有效提升了决策者管理效率。







室内L2.6




产品型号:L系列p2.6
LED管芯参数
1红色(测试条件:5mA,2.0V)亮度45mcd/波长622nm
2绿色(测试条件:2mA,3.0V)亮度160mcd/波长523nm
3蓝色(测试条件:2mA,3.0V)亮度20mcd/波长470nm
像素点参数:最佳的白平衡效果各种颜色亮度的配色比例为 R:G:B/3:6:1
1LEDSMD1515
2点间距2.97mm(X:2.97 Y:2.97)
3像素点组成1R1G1B
模组技术参数
1模组分辨率(宽×高)84像素×84像素
2模组尺寸(宽×高)(宽)250mm×( 高)250mm×(厚)12mm
3面罩PVC
四 箱体技术参数
1箱体分辨率(宽×高)192像素×192像素
2模组分布(宽×高)2×2
3模组间平整度≤0.1mm
4箱体尺寸(宽×高×厚)500mm×500mm×68mm
5箱体重量6.8Kg/PCS净重;6.8Kg/PCS毛重
6开关电源4.5V40A
7控制系统NOWA
8箱体材质压铸铝
9航插定制
五 屏体技术参数
1点密度147456点/ m²
2亮度(白场色温6500K)800cd~1000cd/ m²可调
3水平视角/垂直视角110°/110°
4平整度≥98%
5色度均匀性±0.003  Cx,Cy之内
6最高对比度8000:1
7防护等级背面:IP43  正面:IP43
六 系统控制参数
1信号颜色处理位数红、绿、蓝各≥16bit
2驱动方式恒流动态1/32扫描驱动
3换帧频率60帧/秒  高刷支持3D:120帧/秒
4刷新率≥3840Hz
5屏体色温2000K~9500K可调
6亮度调节手动/自动/程控
7像素校正配备亮度与色度逐点校正
8控制方式同步控制
9控制距离超五类双绞网线, 超过100米使用光纤传输
10软件接口Windows XP /7/8/10
11信号输入HDMI、DV
七 屏体运行参数
1工作电压AC:110V~240V、50~60Hz
2峰值功率≤600W/ m²
3平均功率200W/ m²~300W/ m²
4连续工作时间≥7×24hrs,支持连续不间断显示
5平均无故障工作时间≥10000小时
6LED寿命10万小时
7离散失控点≤0.0001,出厂时为0
8连续失控点0
9盲点率≤0.0001,出厂时为0
10屏幕温升(使用运行状态)≤5度
11运行环境温度-10℃~60℃
12运行环境湿度10%~90%RH,无凝结

注:参数指标根据项目的具体情况会有变化(产品按照提交合同规格书为准)

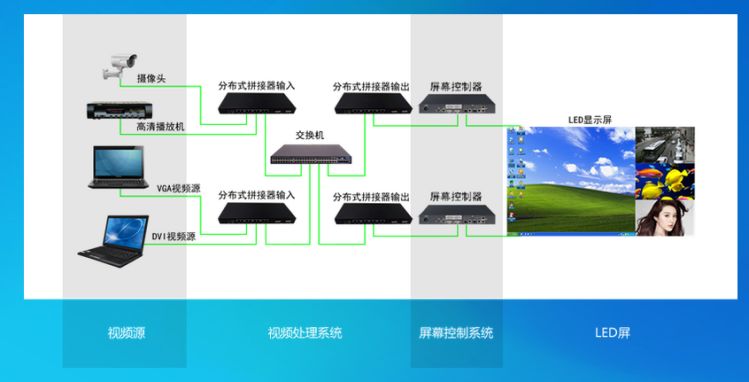

多重监控信号自定义区域显示

Custom area display for multiple monitoring signals

诚益芯LED显示屏高速监控指挥中心显示大屏可完成多重监控信号同时接入并上屏显示,显示画面可任意分区、叠加、漫游,画面可根据自定义区域大小做到自适应缩放。
