技术|室内全彩LED显示屏主要组成结构,LED显示屏最直观的显示单元

2020-09-1525

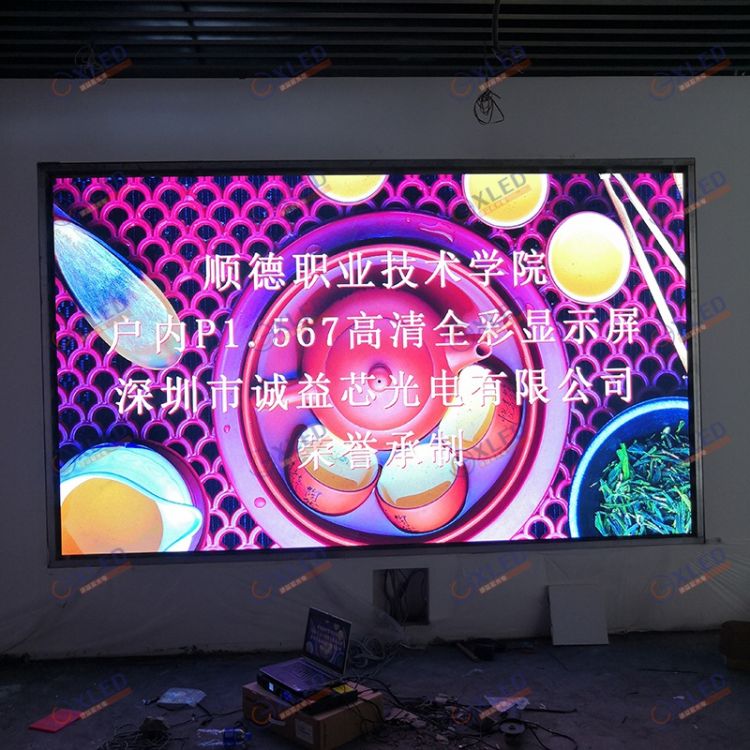

    有一些朋友可能是刚入LED显示屏这一行,还有一些可能是做监控门禁之类的,想慢慢切入到LED显示屏这个行业,不管是哪一类朋友聊起来的时候都是希望能弄清楚显示屏的内部结构,那么今天小编就拿一个刚做的小屏幕来给大家简单讲解一下室内全彩LED显示屏的内部结构及安装流程。





   可能大家平时见得更多的是一些成品LED显示屏,屏幕已经做好使用或者已经做好在播放那些测试视频。那么一个室内全彩LED显示屏的组成主要有哪些呢?它的安装顺序又是怎样的呢?

    一个常规的室内LED显示屏的组成主要由以下部分:

    1、结构部分:常规的室内LED显示屏结构通常有镀锌方管焊接而成,边框部分通过不锈钢材质的折弯包裹在内部方管上或用型材和龙骨拼装而成,这是一个屏幕的骨架,屏幕最重要的显示单元都是在结构上一块块拼接起来的。

    2、显示单元:显示单元是我们看到的LED显示屏最直观最直接的一部分,屏幕型号的区分也都是取决于显示模组的型号,比如我们说室内P2的全彩LED显示屏,那么他的显示模组的像素点间距就是2.0mm,不管这个屏幕最终会做到多大平方,那么他的显示部分都是由一块块的点间距为2.0的全彩单元板拼接而成的。

    3、控制部分:显示屏最重要的信号来源就是来自控制卡,也叫接收卡,每一张单元板都会有一个数据接口,屏幕内部通过数据排线将单元板与单元板或单元板与控制卡连接。

    4、电源部分:每一个单元模组除了要有控制信号的进入以外还要有供电的接入,LED显示屏的供电基本上都是通过开关电源将交流220伏变压转成直流5V来给每一张单元模组供电,最终实现整屏供电。

   5  安装顺序:结构安装固定——固定并连接电源——固定并连接控制卡——安装单元模组——调试。
